TÁIRGÍ

Baile TÁIRGÍ Miotail Neamhfheiriúla Siorcóiniam Sonraí

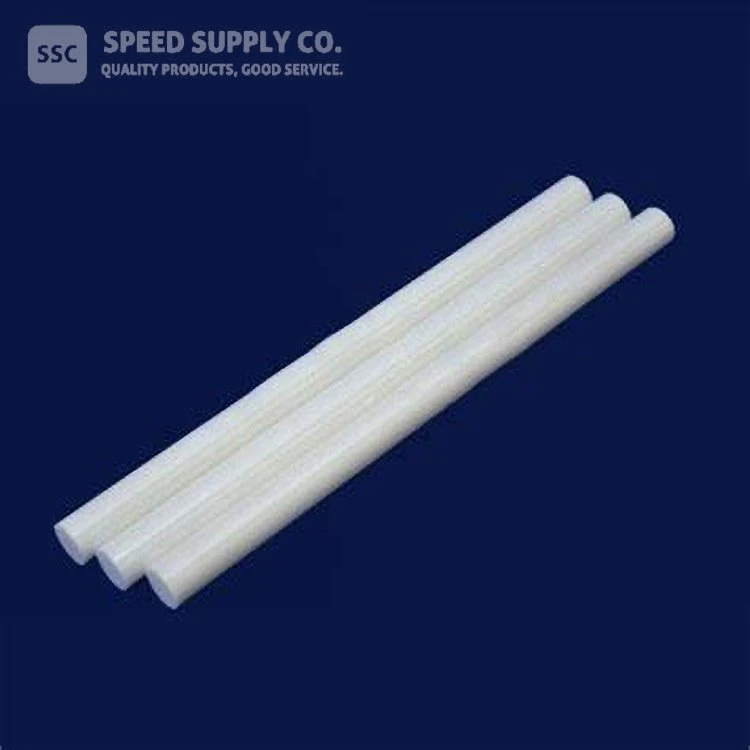

Slat Zirconia

Ábhar: Ceirmeacht Zirconia

Glaoigh Linn

Gnéithe

Ábhar:

Zirconia Chobhsaithe Yttria,

Maignéise Zirconia Cobhsaithe,

Zirconia Cobhsaithe Calcia,

Zirconia Cobhsaithe Ceria,

Alúmana neartaithe Zirconia,

agus Daoine eile

Dealramh:

Bán Soladach

Méid:

Saincheaptha le Caoinfhulaingt Dhian

Cur síos ar Shlat Zirconia

Is ocsaíd é Zirconia a bhfuil neart teanntachta ard, cruas ard agus friotaíocht creimeadh aige. Ní fhaightear é mar ocsaíd íon sa nádúr. Is iad na príomhfhoinsí siorcóiniam ná siorcónáit (ZrO2-SiO2, ZrSiO4) agus baddeleyite (ZrO2), agus asbhaintear an chuid is mó den ábhar a úsáidtear go ceimiceach as an dá mhianra seo.

Is féidir ocsaídí éagsúla, mar shampla ocsaíd yttrium (Y2O3), ocsaíd chailciam (CaO) nó ocsaíd mhaignéisiam (MgO), a chur le zirconia chun é a chobhsú, rud a ligeann don fhoirm tetragonal a bheith ann ag teocht an tseomra tar éis shintéiriú. Trí mhéideanna éagsúla cobhsaitheoirí a chur leis, is féidir zirconia cobhsaithe go páirteach nó go hiomlán a fhoirmiú, rud a d'fhéadfadh, nuair a chomhcheanglaítear é le hathruithe ar phróisis, criadóireacht a bhfuil airíonna eisceachtúla mar ard-neart flexural agus toughness briste, cruas ard, friotaíocht ceimiceach den scoth agus seoltacht mhaith. hiain. Faightear zirconia cobhsaithe go hiomlán trí mhéideanna leordhóthanacha ocsaídí cobhsaithe a chur leis, mar shampla 16mol faoin gcéad maignéise (MgO), 16mol faoin gcéad de aolchloch (CaO) nó 8 mol faoin gcéad yttria (Y2O3). Ós rud é go bhfaightear cobhsú páirteach zirconia leis na hocsaídí céanna, ach i méideanna níos lú (m.sh. 2 mol faoin gcéad go 3mol faoin gcéad yttria), cruthaítear struchtúr multiphase, atá comhdhéanta de ghnáth de thromlach zirconia tetragonal agus ciúbach / monoclinic deasctha i méideanna beaga. Is feiniméan é claochlú zirconia tetragonal go monoclinic a mbíonn tionchar ag teocht, gal, méid na gcáithníní, micrea-agus macrastruchtúr an ábhair, agus freisin ag tiúchan na n-ocsaídí cobhsaithe. Is é {{10}}.2µm go 1μm méid na gcáithníní ríthábhachtacha don zirconia páirtchobhsaithe atá le coinneáil san fhoirm tetragonal ag teocht an tseomra (do chomhdhéanaimh idir 2 faoin gcéad go 3 mol faoin gcéad yttria), mar gheall ar, faoi 0.2 micriméadar, ní féidir an claochlú go dtí an chéim monoclinic.

Cineálacha tipiciúla Zirconia

Ábhar	Abrev.
Tetragonal Zirconia Polycrystals	TZP
Zirconia Cobhsaithe go Páirteach	PSZ
Zirconia Cobhsaithe go hiomlán	FSZ
Claochlú Criadóireacht Neartú	TTC
Alúmana neartaithe Zirconia	ZTA
Zirconia Neartú Claochlú	TTZ

Airíonna tipiciúla Zirconia

Maoin	Y-TZP	Ce-TZP	ZTA	Mg-PSZ	3Y20A
Dlús (g.cm-3)	6.05	6.15	4.15	5.75	5.51
Hardenss (HV30)	1350	900	1600	1020	1470
Bend Str. (MPa)	1000	350	500	800	2400
Comhbhrúiteach Str. (MPa)	2000	-	-	2000	-
Modulus Óg (GPa)	205	215	380	205	260
Cóimheas Poisson	0.3	-	-	0.23	-
Cruas briste (MPa.m-1/2)	9.5	15 - 20	4 - 5	8 - 15	6
Caiteachas Teirmeach. Comh-Éif (x10-6 céim -1)	10	8	8	10	9.4
Seoltacht Theirmeach (Wm-1.K-1)	2	2	23	1.8	3
