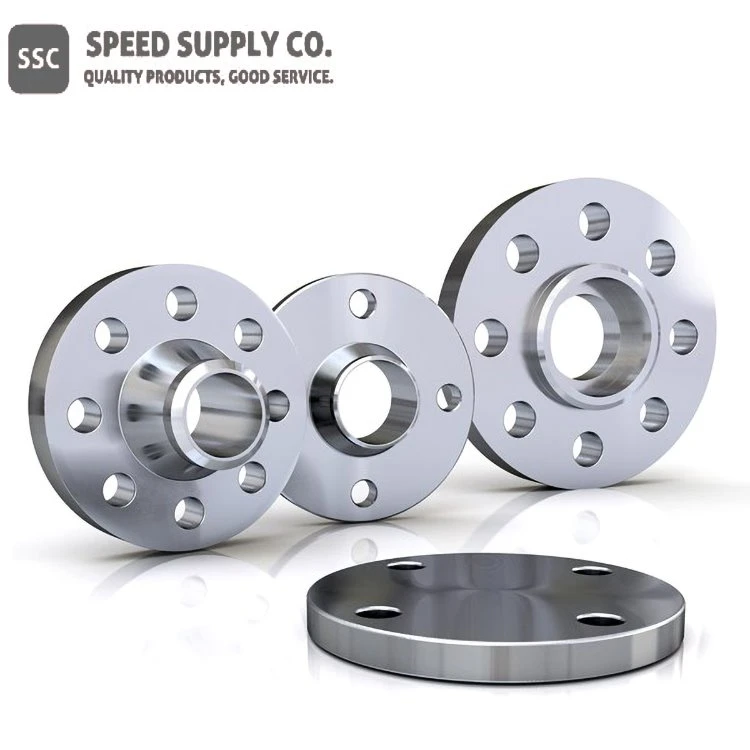

Flanges Tíotáiniam

Flanges Tíotáiniam

Ábhar: CP Tíotáiniam & Cóimhiotal Tíotáiniam: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Glaoigh Linn

Gnéithe

Ábhar:

CP Tíotáiniam & Cóimhiotal Tíotáiniam: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Caighdeán:

ASTM, AMSE/ANSI agus DIN

Méid:

1/2" go 24" NPS

Cur síos ar Flanges Tíotáiniam

Úsáidtear flanges tíotáiniam chun píopaí, caidéil, vales agus comhpháirteanna píopaí eile a nascadh le chéile chun líonra píopaí a chruthú. Úsáidtear iad chun líonraí píopaí a scoilteadh chun iniúchadh agus glanadh a éascú, agus is féidir iad a scriú nó a tháthú le píopaí. De ghnáth boltaítear hailt flanged mar aon le gasket eatarthu.

Táirgeann agus stocálann SSC raon leathan feansaí coitianta lena n-áirítear:

● Flange Muineál Táthú

● Slip On Flage

● Flange Weld Soicéad

● Flange Comhpháirteach Lap

● Flange Snáithithe

● Flange na nDall

● Flange Orifice

● Spéaclaí Bán

De ghnáth sonraítear agus tháirgtear flanges de réir chaighdeán ASME B16.5 le haghaidh flanges píopaí agus feistis flanged agus coinnímid roinnt míreanna stoic le haghaidh loingseoireachta láithreach. Chomh maith le flanges caighdeánach táimid in ann flanges speisialta a tháirgeadh le hordú, lena n-áirítear flanges laghdaitheora / leathnaithe, flanges muineál fada agus orifice.

Is fearr aithne ar flanges tíotáiniam as a bheith láidir, éadrom agus resistant creimeadh. Airíonna amháin a sheasann amach i gcomparáid le flange miotail eile ná go bhfuil an cóimheas neart-go-meáchain is airde ag flanges sciorrtha tíotáiniam le dlús 4.51 g / cm3. Mar shampla, tá tíotáiniam grád 5 4 huaire níos láidre ná 316 cruach dhosmálta ag beagnach leath an mheáchain. Déanann sé seo flanges muineál táthú fada tíotáiniam iontach d'fheidhmchláir a éilíonn éadrom meáchain agus neart sármhaith amhail ola & gás (poll síos), earraí míleata agus spóirt. Is cóimhiotal ardfheidhmíochta é flanges dall tíotáiniam a bhaineann tairbhe mhór as leá dúbailte tríd an bpróiseas scagtha electro-slag (ESR). Níl aon ghá le cóireáil teasa iar-táthaithe sna flanges dall ard-mhol tíotáiniam seo. Mar sin féin, tá glanadh críochnúil tar éis táthú ríthábhachtach don fhriotaíocht creimeadh is fearr i weldolange tíotáiniam, nó tá an baol éillithe agus embrittlement ann.

Cuireann SSC éagsúlacht mhór de flanges tíotáiniam, feistis, agus comhpháirteanna saincheaptha. Níl aon ábhar ar fáil ar bhonn tráchtála chomh láidir le tíotáiniam ar bhonn punt ar phunt.

Is é tíotáiniam Grád 2 an ceann is coitianta a iarrtar sa tionscal comhla agus feistiú píopaí, le neart mór agus airíonna friotaíocht creimeadh. ASTM B381 Grád 2 a bheidh i dtromlach ár dtáirgí mar gheall ar a infhaighteacht agus a fhriotaíocht in aghaidh ocsaídiúcháin, cosúil leis an trealamh mara a úsáideann 316 dhosmálta. Cuirimid tíotáiniam grád 12 ar fáil freisin, a choinníonn neart níos fearr ag teochtaí níos airde agus a bhfuil cáil air mar gheall ar a intuargainte agus a infheictheacht. Is minic a úsáidtear tíotáiniam in iarratais a éilíonn seirbhís ardteochta agus brú ach le meáchan laghdaithe. Samplaí den scoth is ea comhpháirteanna don tionscal aeraspáis (frámaí aerspáis) agus do threalamh úrscothach an airm. I bhfianaise a n-airíonna friotaíochta creimeadh den scoth in iarratais mhara agus clóiríd, tá tóir ar flanges tíotáiniam freisin mar chomhpháirteanna druileála amach ón gcósta agus tionóil malartóra teasa.

Tá an cumas ag Titaniuma agus a chóimhiotail a fhoirmiú te nó fuar agus a n-airíonna meicniúla den scoth a choinneáil. Idir an dá linn, tá meáchan tíotáiniam i bhfad níos lú ná cruach rialta (thart ar 40-45 faoin gcéad níos lú). Cé nach bhfuil sé chomh éadrom le alúmanam, tá ár flanges agus feistis tíotáiniam beagán níos éasca a láimhseáil le linn an phróisis táthú agus suiteála.

Sonraíocht le haghaidh Flanges Tíotáiniam

Flange Duillín Tíotáiniam

image003(001)

Flange Duillín Tíotáiniam (Aghaidh Ardaithe)
1/2" go dtí 24" NPS

Flange Duillín Tíotáiniam Aicme 150

Flane Slip-on Tíotáiniam Aicme 150

Ainm. Méid Píob

Flange Dia.

flange Tiubh

Mol Dia. Ag Bunús

Ardaithe Aghaidh Dia.

Líon na bPoll

Dia. As Boltaí

Dia. As Ciorcal Bolt

Bore Dia.

Fad Trí Mhoil

1/2

3-1/2

7/16

1-3/16

1-3/8

4

1/2

2-3/8

0.88

5/8

3/4

3-7/8

1/2

1-1/2

1-11/16

4

1/2

2-3/4

1.09

5/8

1

4-1/4

9/16

1-15/16

2

4

1/2

3-1/8

1.36

11/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

4

1/2

3-1/2

1.70

13/16

1-1/2

5

11/16

2-9/16

2-7/8

4

1/2

3-7/8

1.95

7/8

2

6

3/4

3-1/16

3-5/8

4

5/8

4-3/4

2.44

1

2-1/2

7

7/8

3-9/16

4-1/8

4

5/8

5-1/2

2.94

1-1/8

3

7-1/2

15/16

4-1/4

5

4

5/8

6

3.57

1-3/16

3-1/2

8-1/2

15/16

4-13/16

5-1/2

8

5/8

7

4.07

1-1/4

4

9

15/16

5-5/16

6-3/16

8

5/8

7-1/2

4.57

1-5/16

5

10

15/16

6-7/16

7-5/16

8

3/4

8-1/2

5.66

1-7/16

6

11

1

7-9/16

8-1/2

8

3/4

9-1/2

6.72

1-9/16

8

13-1/2

1-1/8

9-11/16

10-5/8

8

3/4

11-3/4

8.72

1-3/4

10

16

1-3/16

12

12-3/4

12

7/8

14-1/4

10.88

1-15/16

12

19

1-1/4

14-3/8

15

12

7/8

17

12.88

2-3/16

14

21

1-3/8

15-3/4

16-1/4

12

1

18-3/4

14.14

2-1/4

16

23-1/2

1-7/16

18

18-1/2

16

1

21-1/4

16.16

2-1/2

18

25

1-9/16

19-7/8

21

16

1-1/8

22-3/4

18.18

2-11/16

20

27-1/2

1-11/16

22

23

20

1-1/8

25

20.20

2-7/8

24

32

1-7/8

26-1/8

27-1/4

20

1-1/4

29-1/2

24.25

3-1/4

Flange Duillín Tíotáiniam Aicme 300

SS 300 flange tíotáiniam

Ainm. Méid Píob

Flange Dia.

flange Tiubh

Mol Dia. Ag Bunús

Ardaithe Aghaidh Dia.

Líon na bPoll

Dia. As Boltaí

Dia. As Ciorcal Bolt

Bore Dia.

Fad Trí Mhoil

1/2

3-3/4

9/16

1-1/2

1-3/8

4

1/2

2-5/8

0.88

7/8

3/4

4-5/8

5/8

1-7/8

1-11/16

4

5/8

3-1/4

1.09

1

1

4-7/8

11/16

2-1/8

2

4

5/8

3-1/2

1.36

1-1/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

4

5/8

3-7/8

1.70

1-1/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

4

3/4

4-1/2

1.95

1-3/16

2

6-1/2

7/8

3-5/16

3-5/8

8

5/8

5

2.44

1-5/16

2-1/2

7-1/2

1

3-15/16

4-1/8

8

3/4

5-7/8

2.94

1-1/2

3

8-1/4

1-1/8

4-5/8

5

8

3/4

6-5/8

3.57

1-11/16

Flange Dall Tíotáiniam (Aghaidh Ardaithe)

image005(001)

Flange dall Tíotáiniam

1/2"-24" ASME B16.5

12" go 60" (MSS)

Rang 150 go dtí 2500

Flange Dall Tíotáiniam Aicme 150

Flange Dall Tíotáiniam Aicme 150

Ainm. Méid Píob

Flange Dia.

flange Tiubh

Ardaithe Aghaidh Dia.

Líon na bPoll

Dia. na Boltaí

Dia. As Ciorcal Bolt

1/2

3-1/2

7/16

1-3/8

4

1/2

2-3/8

3/4

3-7/8

1/2

1-11/16

4

1/2

2-3/4

1

4-1/4

9/16

2

4

1/2

3-1/8

1-1/4

4-5/8

5/8

2-1/2

4

1/2

3-1/2

1-1/2

5

11/16

2-7/8

4

1/2

3-7/8

2

6

3/4

3-5/8

4

5/8

4-3/4

2-1/2

7

7/8

4-1/8

4

5/8

5-1/2

3

7-1/2

15/16

5

4

5/8

6

3-1/2

8-1/2

15/16

5-1/2

8

5/8

7

4

9

15/16

6-3/16

8

5/8

7-1/2

5

10

15/16

7-5/16

8

3/4

8-1/2

6

11

1

8-1/2

8

3/4

9-1/2

8

13-1/2

1-1/8

10-5/8

8

3/4

11-3/4

10

16

1-3/16

12-3/4

12

7/8

14-1/4

12

19

1-1/4

15

12

7/8

17

14

21

1-3/8

16-1/4

12

1

18-3/4

16

23-1/2

1-7/16

18-1/2

16

1

21-1/4

18

25

1-9/16

21

16

1-1/8

22-3/4

20

27-1/2

1-11/16

23

20

1-1/8

25

24

32

1-7/8

27-1/4

20

1-1/4

29-1/2

Flange Dall Tíotáiniam Aicme 300

Flange Dall Tíotáiniam Aicme 300

Ainm. Méid Píob

Flange Dia.

flange Tiubh

Ardaithe Aghaidh Dia.

Líon na bPoll

Dia. As Boltaí

Dia. As Ciorcal Bolt

1/2

3-3/4

9/16

1-3/8

4

1/2

2-5/8

3/4

4-5/8

5/8

1-11/16

4

5/8

3-1/4

1

4-7/8

11/16

2

4

5/8

3-1/2

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1-1/2

6-1/8

13/16

2-7/8

4

3/4

4-1/2

2

6-1/2

7/8

3-5/8

8

5/8

5

2-1/2

7-1/2

1

4-1/8

8

3/4

5-7/8

3

8-1/4

1-1/8

5

8

3/4

6-5/8

Flange Muineál Weld Tíotáiniam


1/2" go 60" NPS (ANSI) [Aghaidh Ardaithe amháin] Aicme 150 go 2500
12" trí 60" NPS (MSS) Aicme 150 trí Aicme 900 [Aghaidh Ardaithe] Aicme 300 trí Aicme 900 [Comhcheangail de Chineál Fáinne]

Flange Muineál Táthú Tíotáiniam Aicme 150

Flange Muineál Táthú Tíotáiniam Aicme 150

Ainm. Méid Píob

Flange Dia.

flange Tiubh

Mol Dia. Ag Bunús

Ardaithe Aghaidh Dia.

Mol Dia. ag Pointe Weld

Uimh<>

Dia. na Boltaí

Dia. As Ciorcal Bolt

Bore Dia.

Fad Trí Mhoil

1/2

3-1/2

7/16

1-3/16

1-3/8

0.84

4

1/2

2-3/8

0.62

1-7/8

3/4

3-7/8

1/2

1-1/2

1-11/16

1.05

4

1/2

2-3/4

0.82

2-1/16

1

4-1/4

9/16

1-15/16

2

1.32

4

1/2

3-1/8

1.05

2-3/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

1.66

4

1/2

3-1/2

1.38

2-1/4

1-1/2

5

11/16

2-9/16

2-7/8

1.90

4

1/2

3-7/8

1.61

2-7/16

2

6

3/4

3-1/16

3-5/8

2.38

4

5/8

4-3/4

2.07

2-1/2

2-1/2

7

7/8

3-9/16

4-1/8

2.88

4

5/8

5-1/2

2.47

2-3/4

3

7-1/2

15/16

4-1/4

5

3.50

4

5/8

6

3.07

2-3/4

3-1/2

8-1/2

15/16

4-13/16

5-1/2

4.00

8

5/8

7

3.55

2-13/16

4

9

15/16

5-5/16

6-3/16

4.50

8

5/8

7-1/2

4.03

3

5

10

15/16

6-7/16

7-5/16

5.56

8

3/4

8-1/2

5.05

3-1/2

6

11

1

7-9/16

8-1/2

6.63

8

3/4

9-1/2

6.07

3-1/2

8

13-1/2

1-1/8

9-11/16

10-5/8

8.63

8

3/4

11-3/4

7.98

4

10

16

1-3/16

12

12-3/4

10.75

12

7/8

14-1/4

10.02

4

12

19

1-1/4

14-3/8

15

12.75

12

7/8

17

12.00

4-1/2

14

21

1-3/8

15-3/4

16-1/4

14.00

12

1

18-3/4

13.25

5

16

23-1/2

1-7/16

18

18-1/2

16.00

16

1

21-1/4

15.25

5

18

25

1-9/16

19-7/8

21

18.00

16

1-1/8

22-3/4

17.25

5-1/2

20

27-1/2

1-11/16

22

23

20.00

20

1-1/8

25

19.25

5-11/16

24

32

1-7/8

26-1/8

27-1/4

24.00

20

1-1/4

29-1/2

23.25

6

Flange Muineál Táthú Tíotáiniam Aicme 300

Flange Muineál Táthú Tíotáiniam Aicme 300

Ainm. Méid Píob

Flange Dia.

flange Tiubh.

Mol Dia. Ag Bunús

Ardaithe Aghaidh Dia.

Mol Dia. Ag Pointe Weld

Líon na bPoll

Dia. As Boltaí

Dia. As Ciorcal Bolt

Bore Dia.

Fad Trí Mhoil

1/2

3-3/4

9/16

1-1/2

1-3/8

0.84

4

2-5/8

1/2

0.62

2-1/16

3/4

4-5/8

5/8

1-7/8

1-11/16

1.05

4

3-1/4

5/8

0.82

2-1/4

1

4-7/8

11/16

2-1/8

2

1.32

4

3-1/2

5/8

1.05

2-7/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

1.66

4

3-7/8

5/8

1.38

2-9/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

1.90

4

4-1/2

3/4

1.61

2-11/16

2

6-1/2

7/8

3-5/16

3-5/8

2.38

8

5

5/8

2.07

2-3/4

2-1/2

7-1/2

1

3-15/16

4-1/8

2.88

8

5-7/8

3/4

2.47

3

3

8-1/4

1-1/8

4-5/8

5

3.50

8

6-5/8

3/4

3.07

3-1/8

Flange Píob Comhpháirteach Lap Tíotáiniam

1/2" trí 24" NPS, Aicme 150 go 300

image009(001)

Flange Píob Comhpháirteach Beartaíonn Tíotáiniam Aicme 150

Flange píopa comhpháirteach Aicme 150 Lap Tíotáiniam

Ainm. Méid Píob

Flange Dia.

flange Tiubh

Mol Dia. Ag Bunús

Líon na bPoll

Dia. na Boltaí

Dia. As Ciorcal Bolt

Bore Dia.

Fad Trí Mhoil

1/2

3-1/2

7/16

1-3/16

4

1/2

2-3/8

0.90

5/8

3/4

3-7/8

1/2

1-1/2

4

1/2

2-3/4

1.11

5/8

1

4-1/4

9/16

1-15/16

4

1/2

3-1/8

1.38

11/16

1-1/4

4-5/8

5/8

2-5/16

4

1/2

3-1/2

1.72

13/16

1-1/2

5

11/16

2-9/16

4

1/2

3-7/8

1.97

7/8

2

6

3/4

3-1/16

4

5/8

4-3/4

2.46

1

2-1/2

7

7/8

3-9/16

4

5/8

5-1/2

2.97

1-1/8

3

7-1/2

15/16

4-1/4

4

5/8

6

3.60

1-3/16

3-1/2

8-1/2

15/16

4-13/16

8

5/8

7

4.10

1-1/4

4

9

15/16

5-5/16

8

5/8

7-1/2

4.60

1-5/16

5

10

15/16

6-7/16

8

3/4

8-1/2

5.69

1-7/16

6

11

1

7-9/16

8

3/4

9-1/2

6.75

1-9/16

8

13-1/2

1-1/8

9-11/16

8

3/4

11-3/4

8.75

1-3/4

10

16

1-3/16

12

12

7/8

14-1/4

10.92

1-15/16

12

19

1-1/4

14-3/8

12

7/8

17

12.92

2-3/16

14

21

1-3/8

15-3/4

12

1

18-3/4

14.18

3-1/8

16

23-1/2

1-7/16

18

16

1

21-1/4

16.19

3-7/16

18

25

1-9/16

19-7/8

16

1-1/8

22-3/4

18.20

3-13/16

20

27-1/2

1-11/16

22

20

1-1/8

25

20.25

4-1/16

24

32

1-7/8

26-1/8

20

1-1/4

29-1/2

24.25

4-3/8

Flange Comhpháirteach Píobáin Lap Tíotáiniam Aicme 300:

Flange píopa comhpháirteach lap tíotáiniam Aicme 300

Ainm. Méid Píob

Flange Dia.

flange Tiubh.

Mol Dia. Ag Bunús

Líon na bPoll

Dia. As Boltaí

Dia. As Ciorcal Bolt

Bore Dia.

Fad Trí Mhoil

1/2

3-3/4

9/16

1-1/2

4

1/2

2-5/8

0.90

7/8

3/4

4-5/8

5/8

1-7/8

4

5/8

3-1/4

1.11

1

1

4-7/8

11/16

2-1/8

4

5/8

3-1/2

1.38

1-1/16

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1.72

1-1/16

1-1/2

6-1/8

13/16

2-3/4

4

3/4

4-1/2

1.97

1-3/16

2

6-1/2

7/8

3-5/16

8

5/8

5

2.46

1-5/16

2-1/2

7-1/2

1

3-15/16

8

3/4

5-7/8

2.97

1-1/2

3

8-1/4

1-1/8

4-5/8

8

3/4

6-5/8

3.60

1-11/16

Gráid agus Airíonna

Grád Tíotáiniam

Comhdhéanamh Ceimiceach

Airíonna

Grád 1

R50250

Tráchtála íon

C 0.10 uas
Fe 0.20 uas
H 0.015 uas
N 0.03 uas
O 0.18 uas
Ti fágtha

MIN. TENSILE 35 KSI
MIN. Toradh 25 KSI
Cruas 14.9
MODULUS TENSILE 103 GPA
RATION'S POISSON 0.34-0.40

Grád 2

R50400

Tráchtála íon

C 0.10 uas
Fe 0.30 uas
H 0.015 uas
N 0.03 uas
O 0.25 uas
Ti fágtha

MIN. TENSILE 50 KSI
MIN. Toradh 40 KSI
Cruas 14.9
MODULUS TENSILE 103 GPA
RATION'S POISSON 0.34-0.10

Grád 5

R56400

Ti-6Al-4V

AI 5.5-6.75 uas
C 0.10 uas
Fe 0.40 uas
H 0.015 uas
N 0.05 uas
O 0.20 uas
V 3.5-4.5
Ti fágtha

MIN. TENSILE 130 KSI
MIN. Toradh 120 KSI
Cruas 16.4
MODULUS teanntachta 114 GPA
RATION'S POISSON 0.30-0.33

Grád 7

R52400

Ti-0.15Pd

Pd 0.12-0.25 uas
C 0.10 uas
Fe 0.30 uas
H 0.015 uas
N 0.03 uas
O 0.25 uas
Ti fágtha

MIN. TENSILE 50 KSI
MIN. Toradh 40 KSI
Cruas 14.9
MODULUS TENSILE 103 GPA
RATION'S POISSON 0.37

Grád 9

R56320

Ti-3Al-2.5V

AI 2.5-3.5
C 0.05 uas
Fe 0.25 uas
H 0.013 uas
N 0.02 uas
O 0.12 uas
V 2.0-3.0
Ti fágtha

MIN. TENSILE 90 KSI
MIN. Toradh 70 KSI
CRUINNEAS 13.0
MODULUS teanntachta 107 GPA
RATION'S POISSON 0.34

Grád 12

R53400

Ti-0.3Mo-0.8Ni

C 0.08 uas
Fe 0.30 uas
H 0.0135 uas
Mo 0.2-0.4
N 0.03 uas
O 0.25 uas
Ti fágtha

MIN. TENSILE 70 KSI
MIN. Toradh 50 KSI
Cruas 14.9
MODULUS TENSILE 103 GPA
RATION'S POISSON 0.28

Feidhmchláir Flange Tíotáiniam agus Tionscail Ghaolmhara

● Ceangail píopaí, caidéil, comhlaí agus comhpháirteanna píobaireachta eile le chéile chun líonra píobaireachta a chruthú

● Líonraí píopaí a scoilt chun iniúchadh agus glanadh a éascú

● Cóireáil uisce

● Díshalannú

● Giniúint cumhachta

● Mara

● Próiseáil cheimiceach

● Taiscéalaíocht ola agus gáis


Clibeanna Te: flanges tíotáiniam, an tSín, soláthróirí, a cheannach, ar díol, a rinneadh sa tSín

B’fhéidir gur mhaith leat freisin

(0/10)

clearall
